Con dấu cơ khí bơm ly tâm
Chi tiết sản phẩm
| Kiểu: | KL-CON | Kích cỡ: | 1.000” đến 4.000” (24mm - 100mm) |
|---|---|---|---|
| Vật liệu của các mặt con dấu: | Xe, sic, ssic, tc | Từ khóa: | Phốt cơ khí AES CON |
| Nhiệt độ: | -20oC～210oC | Áp lực: | 2,5MPa |
| Mã HS: | 8484200090 | Phốt cơ khí: | Hộp mực |
| Nơi xuất xứ: | Zhangjiagang, Trung Quốc ((phân lục) | Cân bằng hoặc không cân bằng: | cân bằng |
| Làm nổi bật |
Bọc bơm cơ khí,Bấm kín cơ khí cho máy bơm |
||
Mô tả sản phẩm

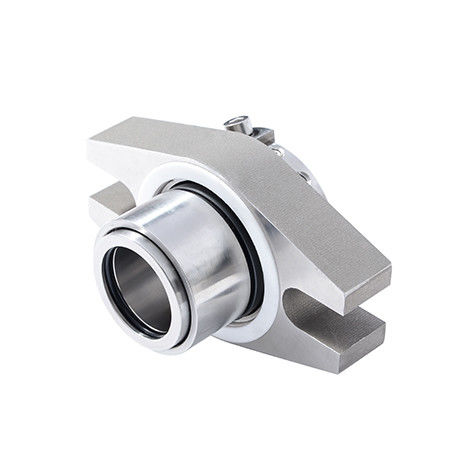

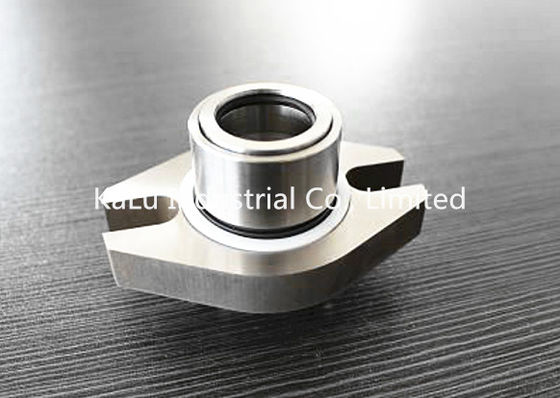

KL-CON Thay thế Con dấu cơ khí AES Convertor II Con dấu cân bằng
KL-CON Thay thế con dấu cơ khí AES Convertor II Cartridge
Đặc trưng:
Cân bằng
Không phụ thuộc vào hướng quay
Lò xo văn phòng phẩm
Phạm vi hoạt động:
Áp suất: ≤2,5MPa
Tốc độ: ≤15m / s
Nhiệt độ: -20oC ~ 210oC
Vật chất:
Mặt quay: Carbon / Sic / TC
Vòng tròn: Sic / TC
Bản vẽ sản phẩm:
| Kích thước / số liệu | D5 | D7 | L3 | D9 | D4 | W4 | G | L1 | L2 | ||
| tối thiểu | tối đa | tối thiểu | tối đa | ||||||||
| 24 | 101,6 | 55,6 | 20,7 | 56.1 | 40,0 | 48,0 | 69,9 | 88,9 | 12 | 28,6 | 31.8 |
| 25 | 101,6 | 55,6 | 20,7 | 56.1 | 41,0 | 48,0 | 69,9 | 88,9 | 12 | 28,6 | 31.8 |
| 28 | 104,8 | 58,8 | 20,7 | 59,3 | 44,0 | 50,0 | 73.1 | 92,1 | 12 | 28,6 | 31.8 |
| 30 | 108,0 | 61,9 | 20,7 | 62,4 | 46,0 | 54,0 | 76,2 | 95,3 | 12 | 28,6 | 31.8 |
| 35 | 108,0 | 66,7 | 20,7 | 67,2 | 51,0 | 59,0 | 81,0 | 95,3 | 12 | 28,6 | 31.8 |
| 38 | 114.3 | 71,5 | 22.3 | 72,0 | 57,0 | 62,0 | 85,8 | 101,6 | 12 | 28,6 | 33,4 |
| 40 | 114.3 | 71,5 | 22.3 | 72,0 | 58,0 | 64,0 | 85,8 | 101,6 | 12 | 28,6 | 33,4 |
| 43 | 120,7 | 74,6 | 22.3 | 75.1 | 61,0 | 67,0 | 88,9 | 108,0 | 12 | 28,6 | 33,4 |
| 45 | 127,0 | 77,8 | 23.8 | 78.3 | 63,5 | 69,0 | 92,1 | 114.3 | 12 | 30.2 | 35,0 |
| 48 | 133,4 | 81,0 | 23.8 | 81,5 | 66,7 | 72,0 | 95,3 | 120,7 | 12 | 30.2 | 35,0 |
| 50 | 133,4 | 81,0 | 23.8 | 81,5 | 68,0 | 74,0 | 95,3 | 120,7 | 12 | 30.2 | 35,0 |
| 53 | 139,7 | 84.2 | 25,4 | 84,7 | 71,0 | 77,0 | 101,6 | 123,9 | 16 | 30.2 | 36,5 |
| 55 | 146,1 | 87.3 | 25,4 | 87,8 | 74,0 | 79,0 | 104,8 | 130,2 | 16 | 30.2 | 36,5 |
| 58 | 165.1 | 95,3 | 25,4 | 98,9 | 79,4 | 85,7 | 115,9 | 146,0 | 20 | 30.2 | 36,5 |
| 60 | 165.1 | 95,3 | 25,4 | 98,9 | 79,4 | 85,7 | 115,9 | 146,0 | 20 | 30.2 | 36,5 |
| 63 | 177,8 | 111.2 | 25,4 | 121.2 | 85,8 | 101,6 | 131.8 | 158,7 | 20 | 28,6 | 41,2 |
| 65 | 177,8 | 111.2 | 25,4 | 121.2 | 88,9 | 101,6 | 131.8 | 158,7 | 20 | 28,6 | 41,2 |
| 68 | 177,8 | 111.2 | 25,4 | 121.2 | 92,1 | 101,6 | 131.8 | 158,7 | 20 | 28,6 | 41,2 |
| 70 | 177,8 | 111.2 | 25,4 | 121.2 | 92,1 | 101,6 | 131.8 | 158,7 | 20 | 28,6 | 41,2 |
| 75 | 190,5 | 125,4 | 31,7 | 130,7 | 98,5 | 114.3 | 146,1 | 171,4 | 20 | 30.2 | 50,8 |
| 80 | 190,5 | 125,4 | 31,7 | 130,7 | 101,6 | 114.3 | 146,1 | 171,4 | 20 | 30.2 | 50,8 |
| 85 | 203.2 | 135,0 | 31,7 | 140,2 | 108,0 | 123.8 | 155,6 | 184.1 | 20 | 30.2 | 50,8 |
| 90 | 215,9 | 144,5 | 31,7 | 149,7 | 114.3 | 133.3 | 165.1 | 196,8 | 20 | 30.2 | 50,8 |
| 95 | 215,9 | 144,5 | 31,7 | 149,7 | 117,5 | 133.3 | 165.1 | 196,8 | 20 | 30.2 | 50,8 |
| 100 | 228,6 | 154.0 | 31,7 | 156.1 | 123,9 | 139,7 | 174,7 | 209,5 | 20 | 30.2 | 50,8 |
| Kích thước / inch | D5 | D7 | L3 | D9 | D4 | W4 | G | L1 | L2 | ||
| tối thiểu | tối đa | tối thiểu | tối đa | ||||||||
| 1.000 | 4.000 | 2.187 | 0,812 | 2,208 | 1.625 | 1.875 | 2.750 | 3.500 | 1/2 | 1,125 | 1,125 |
| 1,125 | 4.125 | 2.312 | 0,812 | 2.333 | 1.750 | 2.000 | 2.875 | 3.625 | 1/2 | 1,125 | 1,125 |
| 1.250 | 4.250 | 2.437 | 0,812 | 2,458 | 1.875 | 2,125 | 3.000 | 3.750 | 1/2 | 1,125 | 1,125 |
| 1.375 | 4.250 | 2.625 | 0,812 | 2.645 | 2.000 | 2.250 | 3.187 | 3.750 | 1/2 | 1,125 | 1,125 |
| 1.500 | 4.500 | 2.812 | 0,875 | 2.833 | 2.250 | 2.500 | 3.375 | 4.000 | 1/2 | 1,125 | 1.312 |
| 1.625 | 4.750 | 2.937 | 0,875 | 2.958 | 2,375 | 2.625 | 3.500 | 4.250 | 1/2 | 1,125 | 1.312 |
| 1.750 | 5.000 | 3.062 | 0,937 | 3.083 | 2.500 | 2.750 | 3.625 | 4.500 | 1/2 | 1.187 | 1.375 |
| 1.875 | 5.250 | 3.187 | 0,937 | 3.207 | 2.625 | 2.875 | 3.750 | 4.750 | 1/2 | 1.187 | 1.375 |
| 2.000 | 5.500 | 3.312 | 1.000 | 3.333 | 2.750 | 3.000 | 4.000 | 4.875 | 5/8 | 1.187 | 1.437 |
| 2,125 | 5.750 | 3,437 | 1.000 | 3,458 | 2.875 | 3.125 | 4.125 | 5.125 | 5/8 | 1.187 | 1.437 |
| 2.250 | 6.500 | 3.750 | 1.000 | 3,895 | 3.000 | 3.375 | 4.562 | 5.750 | 3/4 | 1.187 | 1.437 |
| 2,375 | 6.500 | 3.750 | 1.000 | 3,895 | 3.125 | 3.375 | 4.562 | 5.750 | 3/4 | 1.187 | 1.437 |
| 2.500 | 7.000 | 4.375 | 1.000 | 4.770 | 3.375 | 4.000 | 5.187 | 6.250 | 3/4 | 1,125 | 1.625 |
| 2.625 | 7.000 | 4.375 | 1.000 | 4.770 | 3.500 | 4.000 | 5.187 | 6.250 | 3/4 | 1,125 | 1.625 |
| 2.750 | 7.000 | 4.375 | 1.000 | 4.770 | 3.625 | 4.000 | 5.187 | 6.250 | 3/4 | 1,125 | 1.625 |
| 2.875 | 7.500 | 4.937 | 1.250 | 5.145 | 3.750 | 4.500 | 5.750 | 6,750 | 3/4 | 1.187 | 2.000 |
| 3.000 | 7.500 | 4.937 | 1.250 | 5.145 | 3,875 | 4.500 | 5.750 | 6,750 | 3/4 | 1.187 | 2.000 |
| 3.125 | 7.500 | 4.937 | 1.250 | 5.145 | 4.000 | 4.500 | 5.750 | 6,750 | 3/4 | 1.187 | 2.000 |
| 3.250 | 8.000 | 5.312 | 1.250 | 5.520 | 4.125 | 4.875 | 6.125 | 7.250 | 3/4 | 1.187 | 2.000 |
| 3.375 | 8.000 | 5.312 | 1.250 | 5.520 | 4.250 | 4.875 | 6.125 | 7.250 | 3/4 | 1.187 | 2.000 |
| 3.500 | 8.000 | 5.312 | 1.250 | 5.520 | 4.375 | 4.875 | 6.125 | 7.250 | 3/4 | 1.187 | 2.000 |
| 3.625 | 8,500 | 5.687 | 1.250 | 5,895 | 4.500 | 5.250 | 6.500 | 7,750 | 3/4 | 1.187 | 2.000 |
| 3.750 | 8,500 | 5.687 | 1.250 | 5,895 | 4.625 | 5.250 | 6.500 | 7,750 | 3/4 | 1.187 | 2.000 |
| 3,875 | 8,500 | 5.687 | 1.250 | 5,895 | 4.750 | 5.250 | 6.500 | 7,750 | 3/4 | 1.187 | 2.000 |
| 4.000 | 9.000 | 6.062 | 1.250 | 6.145 | 4.875 | 5.500 | 6.875 | 8.250 | 3/4 | 1.187 | 2.000 |
Cấy ghép
Sửa chữa và áp dụng hướng dẫn của con dấu cơ khí
1) Chọn con dấu cơ khí phù hợp để phù hợp với vật liệu theo điều kiện làm việc và thiết bị máy chủ.
2) Độ lệch tác động xuyên tâm cho trục (ống bọc trục) của phốt cơ khí được lắp đặt tối đa là 0,04mm
trong khi giá trị chuyển động dọc trục của rôto không quá 0,1mm.
3) Nắp bịt (hoặc nắp trục) của vòng cố định của phốt cơ khí được lắp đặt, độ thẳng đứng của vòng đệm
mặt phải tối đa 0,04mm.
4) Khi lắp đặt phớt cơ khí, trục (ống bọc trục), buồng bịt kín, mặt bịt kín cũng như phốt cơ khí
phải được làm sạch để giữ từ bất kỳ phương tiện để niêm phong một phần.
5) Khi vận chuyển môi trường ở nhiệt độ cao hoặc thấp, với môi trường dễ bắt lửa, dễ nổ.
Các tiêu chuẩn con dấu cơ học liên quan phải được giới thiệu để thực hiện các biện pháp thích hợp như làm nguội, súc rửa, làm mát và
quay phim.
6) Bôi trơn thích hợp phải được chọn khi lắp đặt phớt cơ khí. Kích thước trả góp của cơ khí
con dấu phải được đảm bảo theo hướng dẫn trả góp.
7) Trước khi máy bắt đầu chạy, khoang kín phải có đầy đủ chất bôi trơn vừa và được bôi trơn.
Điều này có thể dẫn đến thiệt hại của độ kín khí bị nghiêm cấm.
Chuyển:
1. Nếu các sản phẩm chúng tôi có trong cửa hàng, chúng tôi sẽ gửi nó càng sớm càng tốt sau khi nhận được thanh toán.
2. Nếu các sản phẩm được tùy chỉnh, chúng tôi sẽ hoàn thành sản xuất trong một khoảng thời gian xác định và gửi nó lần đầu tiên.
3. Ngoài ra chúng tôi có thể gửi bằng acount giao hàng của bạn nếu bạn muốn.
4. We have a variety of ways to send goods, usually DHL, Fedex, TNT, UPS will be normal ways. 4. Chúng tôi có nhiều cách để gửi hàng, thông thường DHL, FedEx, TNT, UPS sẽ là những cách thông thường. If you require use of a courier, please inform us in advance. Nếu bạn yêu cầu sử dụng chuyển phát nhanh, xin vui lòng thông báo trước cho chúng tôi.
Chúng tôi cung cấp sản phẩm gì?
Chúng tôi thiết kế và sản xuất con dấu cơ khí, cung cấp tư vấn về vấn đề niêm phong và dịch vụ sửa chữa.
Spring pusher seals,Rubber bellow mechanical seals,PTFE bellow mechanical seal,Metal Bellow Seals,Cartridge Seals,Mixer & Agitator seals, Dry Gas Seals; Phớt chặn lò xo, phớt cơ khí dưới cao su, phớt cơ khí bằng nhựa PTFE, phớt kim loại dưới đáy, phớt hộp mực, phớt trộn và trộn Agitator, phớt khí khô; Spare parts with material silicon carbide, Tungsten carbide, Carbon ,Ceramic,rubber,O-rings and stainless steel parts... Phụ tùng bằng vật liệu silicon carbide, cacbua vonfram, Carbon, gốm, cao su, vòng chữ O và các bộ phận bằng thép không gỉ ...
