Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn hoặc không chuẩn: | Tiêu chuẩn | Kích thước: | 0,5-4,0 " |
|---|---|---|---|
| Từ khóa: | John Crane 9T Con dấu cơ khí nêm đa trục gắn trên trục | Mã số HS: | 8484200090 |
| Mô hình: | KL-9T | Nhiệt độ: | -20--180oC |
| Vòng đệm: | Xe, Sic, Ssic, SUS, TC | Con dấu phụ: | PTFE, TEFLON |
| Mùa xuân và các bộ phận kim loại: | 304, 316, HAST.C | Nguồn gốc: | Zhangjiagang, Trung Quốc (đại lục) |
| Thăng bằng: | mất cân bằng | Kiểu: | Con dấu nêm nhiều mùa xuân |
| Làm nổi bật: | phớt cơ khí cho máy bơm,phớt bơm cơ khí |
||

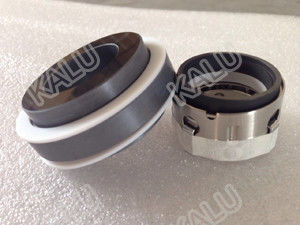

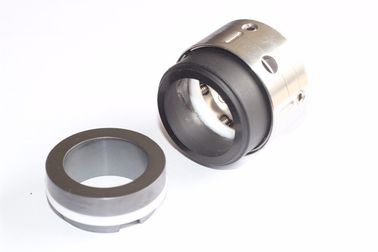

KL-9T bằng con dấu cơ khí đa lò xo John Crane Type 9T.
Một con dấu nêm để sử dụng trên các ứng dụng ăn mòn, thường là cho chế biến hóa học hoặc hydrocarbon.
Nhiệt độ: -20-250 ℃
Tốc độ: 15m / s.
Áp suất: .21,2Mpa
Kích thước tiêu chuẩn: 0,5-4,0 "
Vòng đệm: Xe, Sic, Ssic, TC.
Con dấu phụ: NBR, EPDM, , PTFE, v.v.
Bộ phận lò xo và kim loại: 304, 316, HAST.C
Phớt nêm gắn trên trục, với nêm bằng than chì hoặc than chì để chống ăn mòn hoặc ứng dụng ở nhiệt độ cao.
Sửa chữa và áp dụng hướng dẫn của con dấu cơ khí
1) Chọn con dấu cơ khí phù hợp để phù hợp với vật liệu theo điều kiện làm việc và thiết bị máy chủ.
2) Độ lệch tác động xuyên tâm cho trục (ống bọc trục) của phốt cơ khí được lắp đặt tối đa là 0,04mm
trong khi giá trị chuyển động dọc trục của rôto không quá 0,1mm.
3) Nắp bịt (hoặc nắp trục) của vòng cố định của phốt cơ khí được lắp đặt, độ thẳng đứng của vòng đệm
mặt phải tối đa 0,04mm.
4) Khi lắp đặt phớt cơ khí, trục (ống bọc trục), buồng bịt kín, mặt bịt kín cũng như phốt cơ khí
phải được làm sạch để giữ từ bất kỳ phương tiện để niêm phong một phần.
5) Khi vận chuyển môi trường ở nhiệt độ cao hoặc thấp, với môi trường dễ bắt lửa, dễ nổ.
Các tiêu chuẩn con dấu cơ học liên quan phải được giới thiệu để thực hiện các biện pháp thích hợp như làm nguội, súc rửa, làm mát và
quay phim.
6) Bôi trơn thích hợp phải được chọn khi lắp đặt phớt cơ khí. Kích thước trả góp của cơ khí
con dấu phải được đảm bảo theo hướng dẫn trả góp.
7) Trước khi máy bắt đầu chạy, khoang kín phải có đầy đủ chất bôi trơn vừa và được bôi trơn.
Điều này có thể dẫn đến thiệt hại của độ kín khí bị nghiêm cấm.
| Kích thước / inch | d | D3 | D6 | D7 | L3 | L4 |
| 0,500 | 12,70 | 23,80 | 13,40 | 25,40 | 23,80 | 7,92 |
| 0,625 | 15,80 | 26,97 | 16,60 | 31,75 | 23,80 | 10,31 |
| 0,750 | 19:00 | 30,15 | 19,70 | 34,93 | 23,80 | 10,31 |
| 0,875 | 22,20 | 32,32 | 22,90 | 38.10 | 23,80 | 10,31 |
| 1.000 | 25,40 | 36,50 | 26.10 | 41,28 | 25,40 | 11.10 |
| 1,125 | 28,50 | 39,67 | 29.30 | 44,45 | 25,40 | 11.10 |
| 1.250 | 31,70 | 42,85 | 32,40 | 47,63 | 25,40 | 11.10 |
| 1.375 | 34,90 | 49,20 | 35,60 | 50,80 | 34,93 | 11.10 |
| 1.500 | 38.10 | 49,50 | 38,80 | 53,98 | 28,58 | 11.10 |
| 1.625 | 41,20 | 57,15 | 42,40 | 60,33 | 29,36 | 12,70 |
| 1.750 | 44,40 | 58,72 | 45,50 | 63,50 | 34,93 | 12,70 |
| 1.875 | 47,60 | 63,50 | 48,70 | 66,68 | 34,93 | 12,70 |
| 2.000 | 50,80 | 66,68 | 51,90 | 69,85 | 34,93 | 12,70 |
| 2,125 | 53,90 | 71,42 | 55,00 | 76,20 | 42,85 | 14,27 |
| 2.225 | 57.10 | 72,21 | 58,20 | 79,38 | 34,93 | 14,27 |
| 2,375 | 60.30 | 76,20 | 61,40 | 82,55 | 42,85 | 14,27 |
| 2.500 | 63,50 | 79,38 | 64,60 | 85,73 | 34,93 | 14,27 |
| 2.625 | 66,60 | 82,55 | 67,70 | 85,73 | 42,85 | 15,88 |
| 2.750 | 69,80 | 85,73 | 70,90 | 88,90 | 42,85 | 15,88 |
| 2.875 | 73,00 | 88,90 | 74.10 | 95,25 | 42,85 | 15,88 |
| 3.000 | 76,20 | 92,08 | 77.30 | 98,43 | 42,85 | 15,88 |
| 3.125 | 79,30 | 95,25 | 80,50 | 101,60 | 42,85 | 19,84 |
| 3.250 | 82,50 | 98,43 | 83,60 | 104,78 | 42,85 | 19,84 |
| 3.375 | 85,70 | 101,60 | 86,80 | 107,95 | 42,85 | 19,84 |
| 3.500 | 88,90 | 104,78 | 90,00 | 111,13 | 42,85 | 19,84 |
| 3.625 | 92,00 | 107,95 | 93.10 | 114.30 | 42,85 | 19,84 |
| 3.750 | 95,20 | 111,13 | 96,30 | 117,48 | 42,85 | 19,84 |
| 3,875 | 98,40 | 114.30 | 99,50 | 120,65 | 42,85 | 19,84 |
| 4.000 | 101,60 | 117,48 | 102,70 | 123,83 | 42,85 | 19,84 |
Chuyển:
1. Nếu các sản phẩm chúng tôi có trong cửa hàng, chúng tôi sẽ gửi nó càng sớm càng tốt sau khi nhận được thanh toán.
2. Nếu các sản phẩm được tùy chỉnh, chúng tôi sẽ hoàn thành sản xuất trong một khoảng thời gian xác định và gửi nó lần đầu tiên.
3. Ngoài ra chúng tôi có thể gửi bằng acount giao hàng của bạn nếu bạn muốn.
4. We have a variety of ways to send goods, usually DHL, Fedex, TNT, UPS will be normal ways. 4. Chúng tôi có nhiều cách để gửi hàng, thông thường DHL, FedEx, TNT, UPS sẽ là những cách thông thường. If you require use of a courier, please inform us in advance. Nếu bạn yêu cầu sử dụng chuyển phát nhanh, xin vui lòng thông báo trước cho chúng tôi.
Tham quan nhà máy:
Chúng tôi cũng cung cấp dịch vụ sửa chữa:
Đóng gói:
Sản phẩm của chúng tôi bao gồm phớt lò xo, phớt cơ khí cao su, phớt cơ khí bằng nhựa PTFE, phớt kim loại, phớt hộp mực, phớt trộn và trộn Agitator, phớt khí khô. , Gạch, cao su và thép không gỉ.
Sản phẩm của chúng tôi được sử dụng rộng rãi trong dầu khí, hóa học, nhà máy lọc dầu, sản xuất giấy, thực phẩm, dược phẩm, dệt may, điện, hàng hải ...
Mọi thắc mắc, xin vui lòng liên hệ với chúng tôi một cách tự do. Chúng tôi luôn ở đây cho bạn!
